PolyContour

Instruction. Dessine un poly contour.

Syntaxe

PolyContour ( ParametresPolyContour ) ;

Description

L'instruction PolyContour permet de dessiner un poly contour dans l'image courante.

Les paramètres sont les suivants :

Le premier paramètre est le poly contour.
Le second paramètre optionnel est le style de cadre pour dessiner les contours.
Le troisième paramètre optionnel est le motif pour remplir les contours.
Le quatrième paramètre optionnel est le mode de remplissage des contours.

Un contour est composé de :

Un point initial.
Un enchaînement de contours élémentaires - arcs, courbe de Bézier, ligne, poly Bézier et poly lignes.

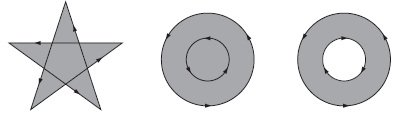

La signification du quatrième paramètre détermine comment est détecté l'intérieur et l'extérieur du contour :

PairImpair..
En ce cas, seul compte le franchissement de la frontière du contour.
Un nombre impair de franchissements définit l'intérieur du contour. Un nombre pair de franchissements définit l'extérieur du contour.
PolyContour..
En ce cas, seule compte l'orientation contour.
L'intérieur du contour est à gauche de celui-ci - sens trigonométrique. L'extérieur du contour est à droite de celui-ci - sens rétrograde.

Si le style de cadre n'est pas précisé dans l'instruction, alors le style de cadre courant est utilisé.

Si le motif n'est pas précisé dans l'instruction, alors le motif courant est utilisé.

Un contour est utilisé pour une figure complexe en deux dimensions.

Exemple


Source Image "Mon image" Version 1.0.0;

...

Image MonImage CouleursVraies

/***************************/

...

PolyContour((200, 100)+Arc((100, 100)-(300, 200), (300, 150)), (100, 100)+Ligne (350,100));

/* Dessine un poly contour. Le style de cadre et le motif courants sont utilisés. */

...

PolyContour((200, 100)+Arc((100, 100)-(300, 200), (300, 150), (100, 100)+Ligne (350,100)), CadreDouble, MotifGrisClair);

/* Dessine un poly contour. Le style de cadre double et le motif gris clair sont utilisés. */

...

PolyContour((200, 100)+Arc((100, 100)-(300, 200), (300, 150), (100, 100)+Ligne (350,100)), PairImpair);

/* Dessine un poly contour. Le mode de remplissage est pair-impair. */

...

PolyContour((200, 100)+Arc((100, 100)-(300, 200), (300, 150), (100, 100)+Ligne (350,100)), Contour);

/* Dessine un poly contour. Le mode de remplissage est contour. */

...

Fin Image

Voir aussi

Contour pour dessiner un contour.
