Architecture d'Up ! Application System

Vue statique

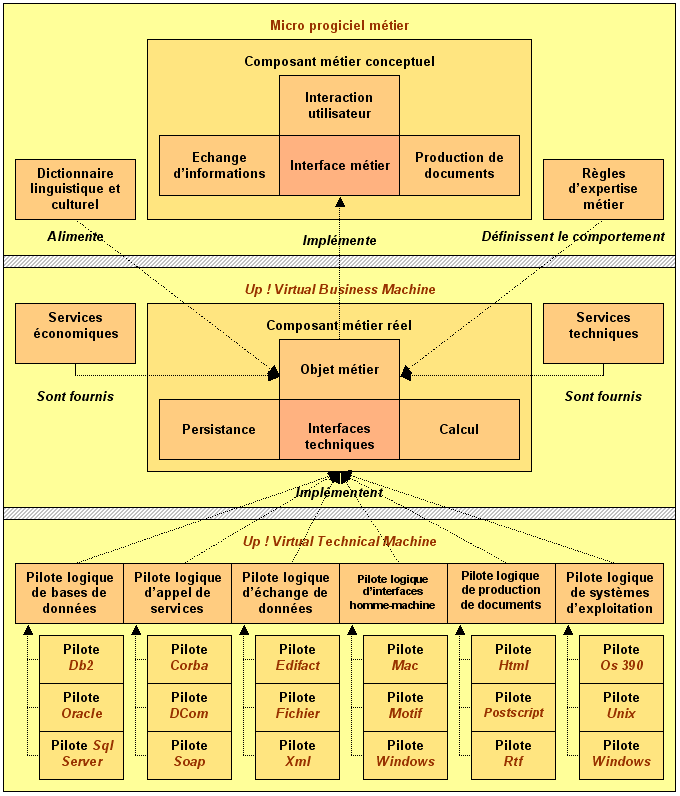

Le diagramme suivant présente une vue statique d'une micro-application construite avec Up ! Application System.

Vue dynamique

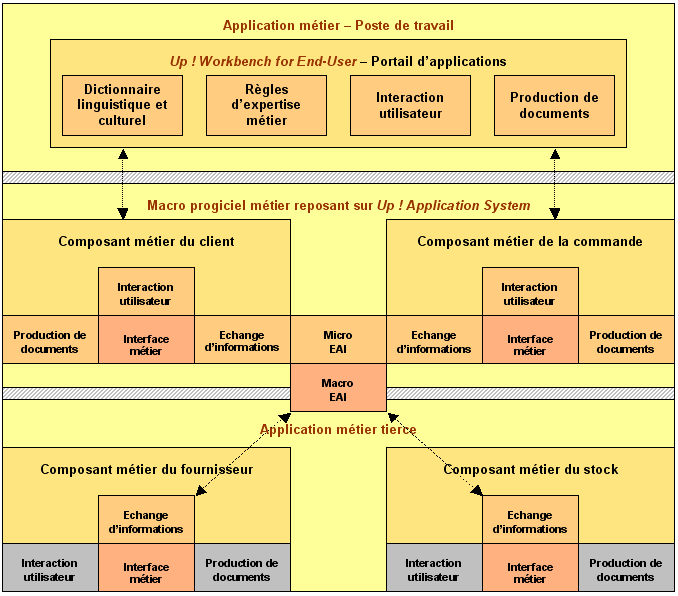

Le diagramme suivant présente une vue dynamique d'une micro-application construite avec Up ! Application System.

Les composants métiers issus des catalogues d'Up ! Virtual Business Machine sont intégrés via à un micro Enterprise Application Interface (EAI) interne à Up ! Application System.

Les composants métiers provenant de l'encapsulation de l'existant sont intégrés via à un macro Enterprise Application Interface (EAI) externe à Up ! Application System et reposant sur :

Pour les appels de services.
C++, Corba, Com, Java ou APIs propriétaires des progiciels tels ALE / RFC de SAP.
Pour les échanges de données.
Edifact, fichiers structurés, Xml ou formats propriétaires des progiciels tels IDoc de SAP.

Ainsi, chaque interface d'un composant métier issu, soit des catalogues d'Up ! Virtual Business Machine, soit de l'encapsulation de l'existant, peut être exposée selon ces standards de techniques d'urbanisation.

Processus informatiques

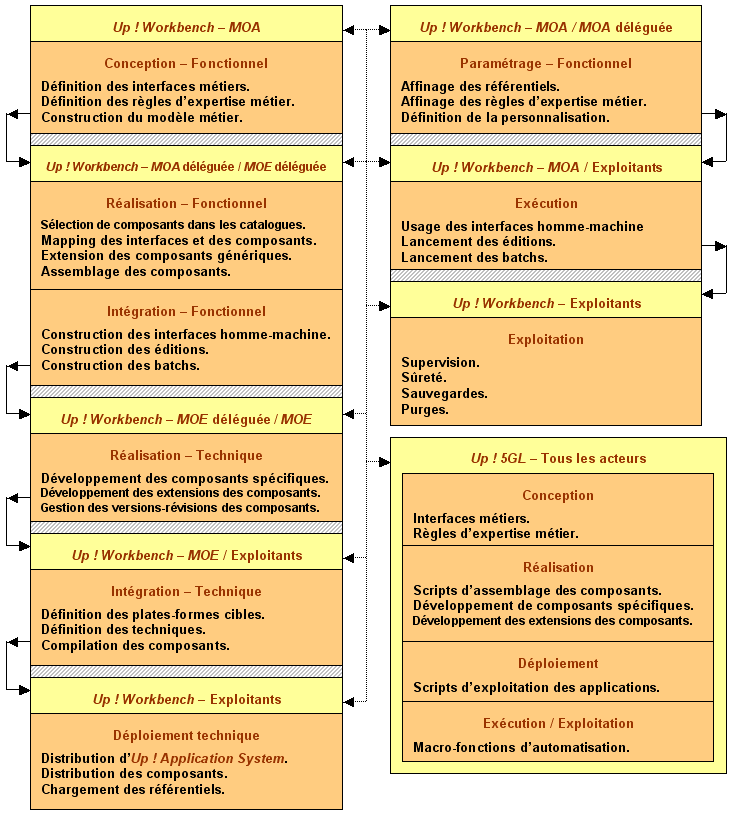

Le diagramme suivant présente l'enchaînement des processus impactant le cycle de vie de l'application avec Up ! Workbench et Up ! Fifth Generation Language.
